吉林省双飞空调 玻璃钢污水池防腐简单介绍

　 玻璃钢污水池防腐就是在水泥或金属表面贴衬一层粘结牢固的连续的隔离性的玻璃钢化学防护层，阻止高浓度酸碱盐水对基础的腐蚀，根据使用环境，介质温度、浓度等指标及防腐要求，选用不同材质及施工工艺，可在85%浓硫酸环境中长期使用，




吉林省双飞空调玻璃钢污水池防腐优点

玻璃钢污水池防衬里具有长期耐水浸泡、防酸、防酸碱、透水率低、粘接性强、耐水压强度高、耐酸碱腐蚀、防腐防霉、无毒无害、使用寿命长、施工简便、无需保护层等优点。



玻璃钢污水池防腐水工艺做法

1.环氧树脂、乙烯基树脂、不饱和树脂玻璃钢防腐内衬：采用树脂加玻璃纤维布制作成防腐防水衬层。具体玻璃钢防腐做法包括一布三油（也称为一布三涂、一布 三胶）、二布四油（涂、胶）、三布五油（涂、胶）、四布六油（涂、胶）、五布七油（涂、胶）、六布八油（涂、胶）、七布九油（涂、胶）、八布十油（涂、 胶）、九布十一油（涂、胶）、十布十二油（涂、胶）等（依此类推，油、涂、胶比布多二遍）。施工环境温度宜为-15—40℃，相对湿度不宜大于80%。施 工环境温度低于0℃时，应采取加热升温措施。B．防水施工前，应根据施工环境温度、湿度、原材料及工作特点，通过试验选定适宜的施工配合比和施工操作方法 后，方可进行大面积施工。C．防水工程施工现场应防风防尘。在施工及养护期间，应采取防水、防火、防曝晒等措施。D．进行防水工程施工时，不得与其他工种 进行交叉施工。

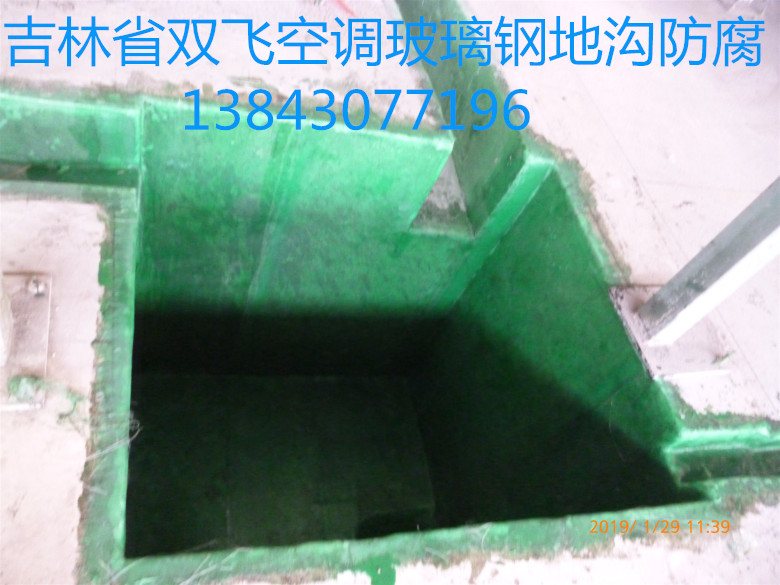

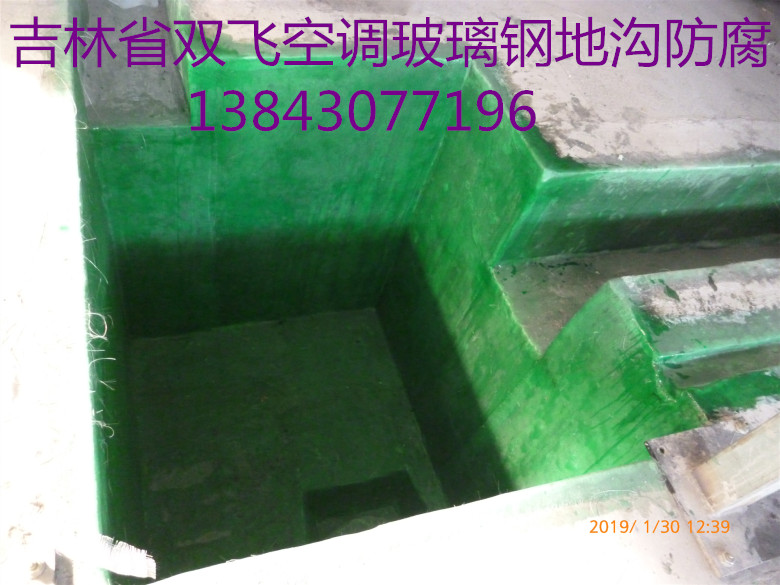

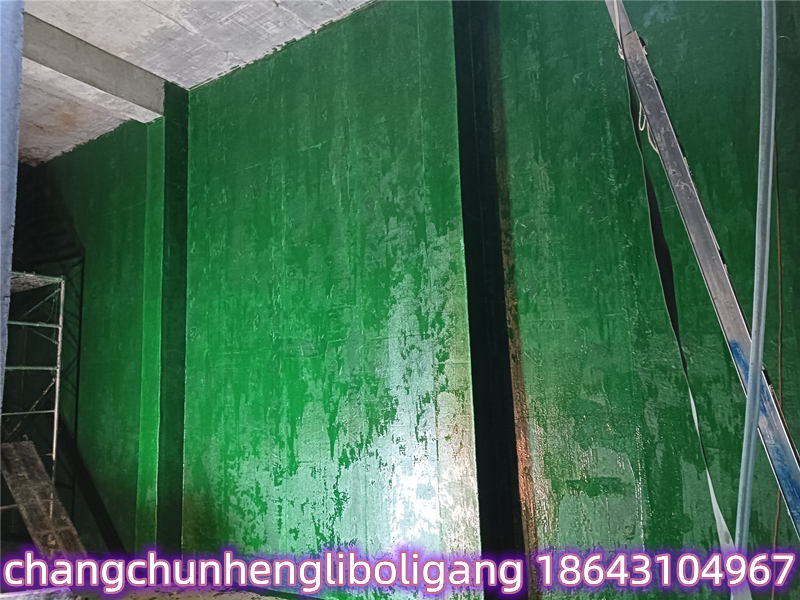

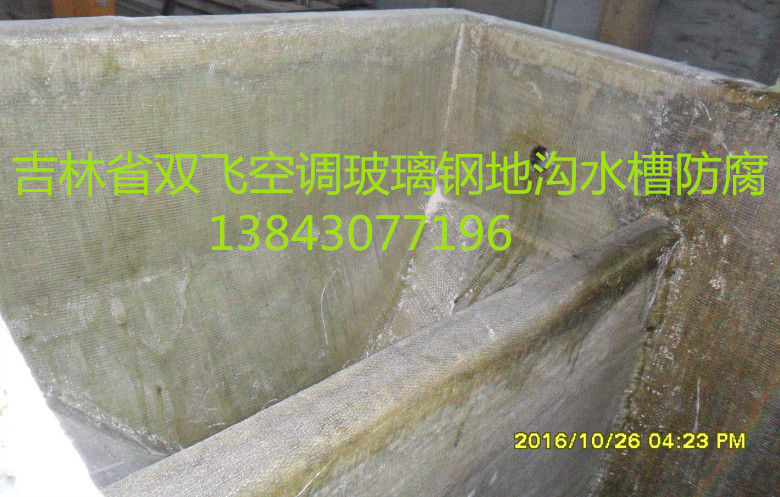

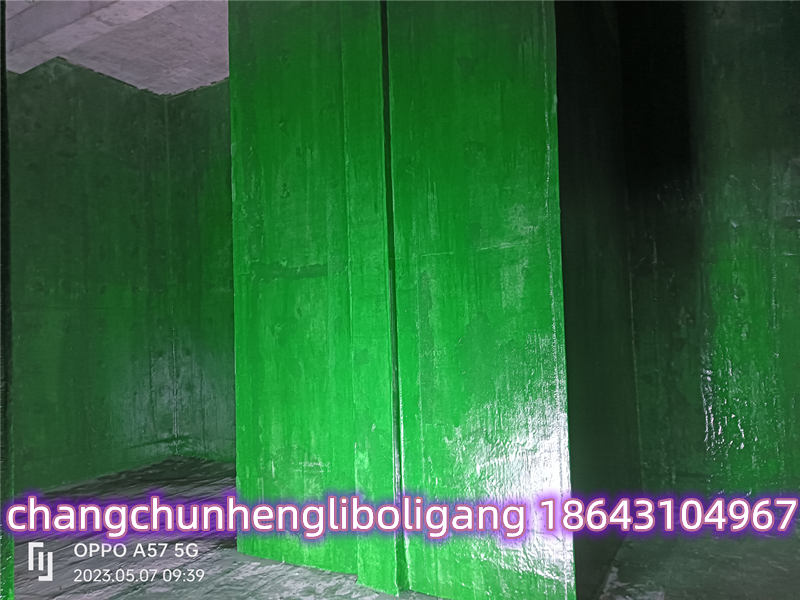

玻璃钢污水池防腐的施工方案

1、除锈或水泥砂浆基层打磨：为保证防护层的质量，保证防护层与底材的结合力，应控制磨料的颗粒形状、硬度、压缩空气的压力以及喷射角度，使基层表面粗糙度达到40～70µm；水泥砂浆基层用电动钢丝刷打磨后，用软毛刷或压缩空气清理干净。
2、喷刷底层环氧树脂胶料：水泥砂浆基层经处理后，应尽早喷刷底层胶料，已免二次粘污；钢基层经处理后，8小时内开始喷刷底层胶料。底层胶料喷刷间隔24小时以上，喷刷时应均匀，不得漏涂、流挂等缺陷，配制好的环氧树脂胶料需在40分钟内用完。
3、衬布：底层胶料经24小时固化后，在基层上均匀喷刷一道环氧呋喃胺树脂衬布胶料，随即衬上一层玻璃布，玻璃布必须贴实，使胶料浸入布的纤维内，并赶净气泡，随后再喷刷一道衬布胶料，胶料应饱满。如此反复，达到层数和厚度。配制好的衬布胶料须在60分钟内用完，同层布搭接在50mm以上，上下层布错开50mm以上。
4、富树脂的面层胶料：衬布料经24小时自然固化后，均匀喷刷面层环氧呋喃胺面层胶料，带第一层硬化后再喷刷第二层面层胶料配制好的面层胶料也须在60分钟内用完。
5、若为地面须增加防滑功能时，在第二层面层胶料喷刷完时，立即匀撒一层细石英砂，经自然沉降并为胶料浸润后即可。



玻璃钢设备的使用寿命

玻璃钢也叫做玻璃纤维增强塑料，俗称玻璃钢。是以玻璃纤维作为增强材料，树脂作为集体材料的一种增强塑料。那么玻璃钢设备的使用寿命我们又知道多少呢？
优良的耐腐蚀性，FRP是良好的耐腐材料，对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力，已应用到化工防腐的各个方面，正在取代碳钢、不锈钢、木材、有色金属等。


良好的施工工艺，可以根据产品的形状、技术要求、用途及数量来灵活地选择成型工艺，这一特点最适合大型、整体和结构复杂的设备和施工要求，适用于现场施工和组装。
抗老化、阻燃，玻璃钢是增强塑料范畴的制品，基体材料存在着自然老化和燃烧的问题，玻璃钢基体中加入阻燃剂和采用阻燃性树脂再加入阻燃剂，完全满足发酵设备的阻燃防火要求。
使用寿命可以达到五十年。
